鹽霧腐蝕就是一種常見(jiàn)和最有破壞性的大氣腐蝕。

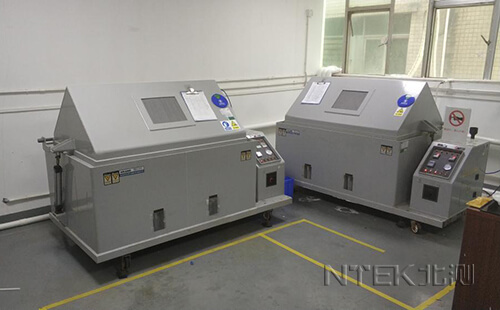

鹽霧試驗(yàn)是一種主要利用鹽霧試驗(yàn)設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來(lái)考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗(yàn)。它分為二大類(lèi)，一類(lèi)為天然環(huán)境暴露試驗(yàn)，另一類(lèi)為人工加速模擬鹽霧環(huán)境試驗(yàn)。人工模擬鹽霧環(huán)境試驗(yàn)是利用一種具有一定容積空間的試驗(yàn)設(shè)備——鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來(lái)對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大大縮短。

人工模擬鹽霧試驗(yàn)又包括中性鹽霧試驗(yàn)、醋酸鹽霧試驗(yàn)、銅鹽加速醋酸鹽霧試驗(yàn)、交變鹽霧試驗(yàn)。

參考標(biāo)準(zhǔn)：

GB/T 2423.17; IEC 60068-2-11; GB/T 10125; ISO 9227; ASTM B 117;

GB.T 2423.18; IEC 60068-2-52; ASTM B 368; MIL-STD-202; EIA-364-26

(1) 中性鹽霧試驗(yàn)（NSS試驗(yàn)）

是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6～7）作為噴霧用的溶液。試驗(yàn)溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm2.h之間。

(2) 醋酸鹽霧試驗(yàn)（ASS試驗(yàn)）

是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來(lái)的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右。

(3) 銅鹽加速醋酸鹽霧試驗(yàn)（CASS試驗(yàn)）

是國(guó)外新近發(fā)展起來(lái)的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗(yàn)的8倍。

(4) 交變鹽霧試驗(yàn)

是一種綜合鹽霧試驗(yàn)，它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。它主要用于空腔型的整機(jī)產(chǎn)品，通過(guò)潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無(wú)變化。

測(cè)試項(xiàng)目：鹽霧試驗(yàn) Salt mist Test

參考標(biāo)準(zhǔn)：IEC60068-2-11(GB/T2423.17),ISO 4628.3, ASTM B117 , JIS-Z2371...

常見(jiàn)測(cè)試參數(shù)：

鹽霧可以分為三類(lèi)：

中性鹽霧試驗(yàn)(NSS實(shí)驗(yàn))（溶液:PH值調(diào)在中性范圍（6.5～7.2），試驗(yàn)溫度均取35℃）

醋酸鹽霧試驗(yàn)（ASS實(shí)驗(yàn)）（溶液：加入一些冰醋酸，PH值降為3左右）

銅鹽加速醋酸鹽霧試驗(yàn)（CASS實(shí)驗(yàn)）（試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽-氯化銅）

測(cè)試時(shí)間: 16H(最少)
