汽車激光雷達AECQ認證詳解

2024-12-13
2532 作者： NTEK北測檢測集團官網
本文關鍵詞:
隨著汽車電動化和智能化的發展，國內造車新勢力的強勢崛起，國產化替代的推進，“車規級”這個詞也越來越多的出現在了大家的視野中。從自動駕駛的角度來看，近年哪一個主題最熱門，肯定離不開激光雷達，然而何為“車規級”激光雷達？車規級“激光雷達”的標準是什么？



1 激光雷達車規級標準
電子元器件的車規級標準就是AEC組織制定的一系列標準，其初衷是為了推動了汽車用電子器件的通用化。AEC標準極大地促進了汽車電子器件的資格通用化，降低了零部件公司及OEM的器件選擇、使用及變更成本，極大地提高了電子零部件及車輛的可靠性，提高了電子器件的通用化水平。
1.產品采用的所有電子元器件均為車規級（AEC-Q*** Qualified）；
2.產品滿足汽車電子設計開發要求；
3.產品滿足大型車企的測試要求；
4.產品實現批量前裝（量小的車型不算，半前裝或后裝都不算）；

2 激光雷達電子元器件分析
激光雷達產品里面電子元器件應用的標準：

系統

核心器件

適用AEC標準

激光發射系統

激光器

AEC- Q102

激光接收系統

光電探測器

AEC- Q102

信息處理系統

電子元器件

AEC- Q100

Q101，Q200

掃描系統

MEMS器件

AEC- Q100

機電部件

無


AEC-Q102是專門針對激光雷達的核心器件激光器和光電探測器而制定的新標準，讓激光雷達“有法可依”，AEC-Q102專門規定了針對激光器件的以下部分：
1.4.5章測試注意事項（Notes for Testing Laser Components）；
2.流程變更指南（Process Change Guideline for Laser Components）；
3.最小參數測試要求和失效標準（Minimum Parametric Test Requirements and Failure Criteria）；
4.Table 3認證測試方法（Qualification Test Methods）；
5.Table 3某些專門針對Laser的測試要求（Required only for laser components.）。

3 AEC標準及其范圍
AEC即Automotive Electronics Council，是美國汽車電子委員會的簡稱。AEC由克萊斯勒，福特和通用汽車發起并創立于1994年，目前會員遍及全球各大汽車廠、汽車電子和半導體廠商，符合AEC規范的零部件均可被上述三家車廠同時采用，促進了零部件制造商交換其產品特性數據的意愿，并推動了汽車零件通用性的實施，為汽車零部件市場的快速成長打下基礎。AEC-Q為AEC組織所制訂的車用可靠性測試標準，是零件廠商進入汽車電子領域，打入一級車廠供應鏈的重要門票。

標準

標準名稱

標準范圍

AEC-Q100

集成電路的應力測試標準

集成芯片

AEC-Q101

分立半導體元件的應力測試標準

分立半導體，如MOS、IGBT、二極管、三極管、穩壓管、TVS、可控硅等

AEC-Q102

汽車應用的光電半導體應力測試標準

光電半導體，如LED，光電二極管，光電三極管，激光器件，OE-MCM

AEC-Q103

MEMS壓力傳感器應力試標準

壓力傳感器，如胎壓傳感器 (其他MEMS傳感器屬于AEC-Q100范圍)

硅麥克風器件

AEC-Q104

汽車應用的多芯片模塊(MCM)應力測試標準

多芯片模組，如LED模組、SSD等，目前還不包含Power MCMs (如IGBT/SiC模組)

AEC-Q200

被動器件的應力測試標準

被動器件，如鉅電容器和鈮電容器、保險絲、電阻、電磁器件(電感/變壓器)、網絡(R-C/C/R)、薄膜電容器、熱敏電阻器、可調電容器/電阻器、壓敏電阻、聚合白恢復保險絲、石英晶體、陶瓷諧振器、鐵氧體EMI干擾抑制器/過濾器、超級電容器、鋁電解電容器、陶瓷電容器


4 AEC標準是如何解決器件可靠性問題的？
電子元器件要做到整個車型生命周期及車輛生命周期內的高可靠性，主要涉及以下內容:
1.器件本身質量的高可靠性是器件長使用壽命的基礎；
2.器件長達15年以上的供貨周期中，器件批次間品質的一致性，是實現器件長生命周期的保證；
3.器件生命長周期內的變更及重新認證，是解決器件一致性及可靠性的重要手段；

4.IATF16949、AEC-Q、PPAP等標準及流程體系對產品設計及制造的支撐功不可沒；

對激光雷達而言，除核心器件激光器和探測器需要通過AEC-Q102認證外，所有電子元器件都要通過AEC-Q認證，這樣激光雷達才有了車載應用的基礎，才有了整體去過零部件試驗及滿足車輛長達15年嚴苛應用的可靠性基礎，自動駕駛車輛的安全才能夠得到保障。

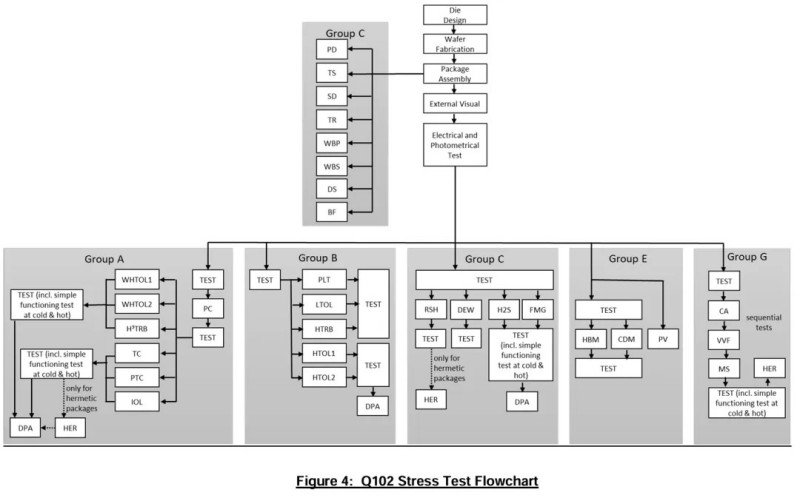

5 激光雷達核心部件AEC-Q102測試流程



6 AEC-Q102測試項目分組

各項參數測試：如光電性能測試、外觀、參數驗證、物理尺寸、熱阻等；

環境應力實驗：按照軍用電子器件環境適應性標準和汽車電子通用環境適應性標準，執行器件的應力實驗，如高溫工作、高溫反偏、高溫高濕工作、高溫高濕反偏、溫度循環、功率溫度循環、間歇工作壽命、低溫工作壽命、脈沖工作、振動、沖擊、氣密性、凝露、硫化氫、混合氣體等；

工藝質量評價：針對封裝、后續電子組裝工藝，以及使用可靠性進行的相應元器件工藝質量評價，如ESD、DPA、端子強度、耐焊接熱、可焊性、綁線拉力剪切力、芯片推力、晶須生長等。


7 北測測試能力及AEC-102技術要求

關于北測
北測集團（以下簡稱"NTEK"）成立于2009年，總部位于深圳，主要從事智能網聯汽車、電子通信、新能源的研發驗證、檢驗檢測、失效分析、仿真模擬和市場準入等質量研究技術服務。

北測擁有豐富的車規級電子認證經驗，已成功幫助100多家企業順利通過AEC-Q系列認證。北測集團以車企車規元器件國產化需求為牽引，依托國產半導體產業基礎，提供完善的檢測認證服務，通過AEC-Q車用標準嚴格把控汽車元器件安全質量，助力國產車規級元器件大力發展，為打造智能汽車安全體系再添新動力。
