眼圖測試是用來測試信號品質優劣的一種測試，數字信號的眼圖中包含了豐富的信息，可以體現數字信號的整體特征，能夠很好地評估數字信號的質量，因而眼圖的分析是數字系統信號完整性分析的關鍵之一。
什么是眼圖測試

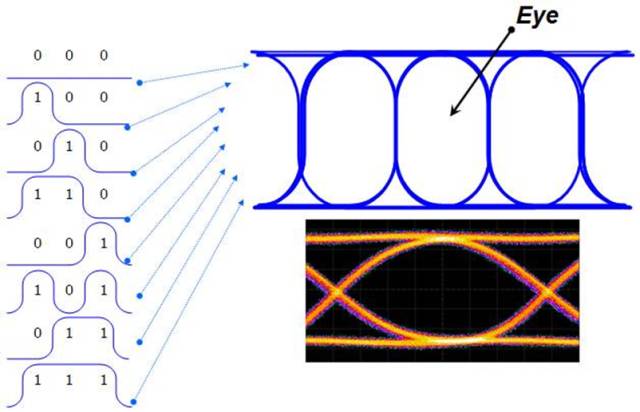

簡單來說，眼圖是在示波器的橫軸上把一串串比特周期疊加，形成眼樣波形。眼圖實際上就是數字信號的一系列不同二進制碼按一定的規律在示波器屏幕上累積后的顯示，由于示波器具有余輝功能，只要將捕獲的所有波形按每三個比特分別地疊加累積，從而就形成了眼圖。
眼圖實際上就是數字信號的一系列不同二進制碼按一定的規律在示波器屏幕上累積后的顯示，簡單地說，由于示波器具有余輝功能，只要將捕獲的所有波形按每三個比特分別地疊加累積 (如上圖所示)，從而就形成了眼圖。

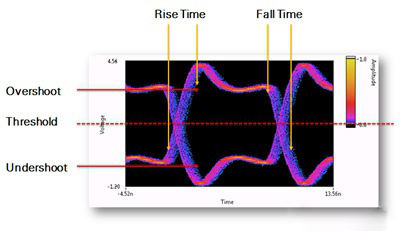

對于一幅真實的眼圖，首先可以看出數字波形的平均上升時間(Rise Time)、下降時間(Fall Time)、上沖(Overshoot)、下沖(Undershoot)、門限電平(Threshold/Crossing Percent)等基本的電平變換的參數。

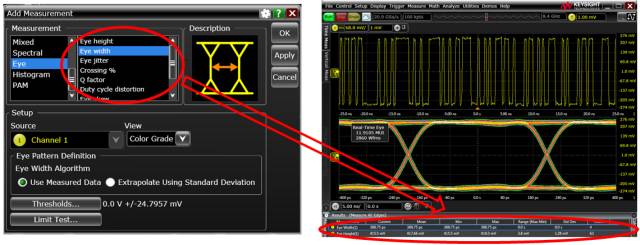

在對于一個眼圖進行好和壞的評估時，通常都有一些常見的衡量指標，比如眼高，眼寬，抖動，占空比等，如上圖。通過對眼睛不同部位的表征，可以快速地判斷和定性信號的問題。比如眼圖跳變沿交叉點的上下區域可以代表占空比，如果上下區域比例不對稱，則代表占空比的結果可能存在問題。

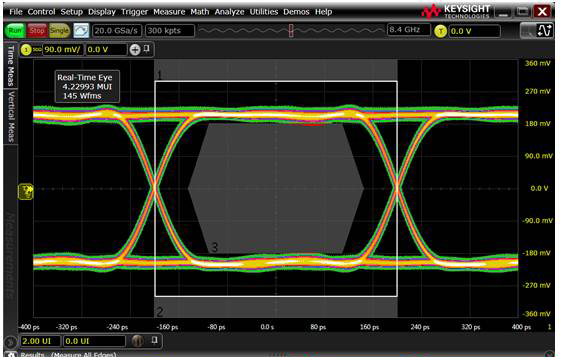

有時候為了能簡單直觀地判斷眼圖指標是否符合要求，可以將規范定義的要求制作成一個模板，然后通過示波器來調用，便可以直接觀察到眼圖是否有接觸到模板。如果沒有接觸到則表示眼圖的指標符合規范要求，同樣如果有接觸到模板，也可以根據接觸的位置針對性的改善。不需要像傳統的測試方法去一一地測量眼圖指標了。

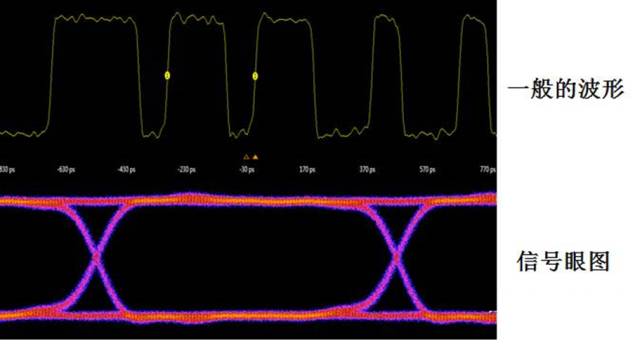

? 實時波形能夠反映波形的細節，如觀察上升/下降邊沿、過沖、單調性等。
? 眼圖能夠體現信號的整體特征。
